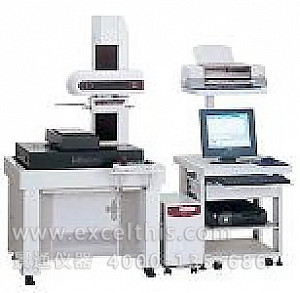

| 日本三丰轮廓仪的特点： | |||||
| ·三丰轮廓仪精度CNC轮廓/形状测量装置。 | |||||
| ·X1，（Y）和Z2的驱动速度都高达200mm/s,确保实现高速定位，从而大大提高了多轮廓测量和多工件测量任务的速度。 | |||||
| ·三丰轮廓仪带有а轴的型号，可以通过电动旋转×1轴连续测量水平面和倾斜面。 | |||||
| ·三丰轮廓仪CV-4000CNC系列的驱动装置集成了Laser Hologage检测器，可以在Z轴（垂直方向）的窄宽范围内实现高精度的高分 | |||||
| 辨率测量 | |||||
| ·三丰轮廓仪带有Y轴的工作台的型号可以沿着Y轴进行多种工作定位，从面扩大了多工作测量范围。 | |||||
| ·可以通过同时控制X，Y两轴，对向斜面进行测量 | |||||
| ·三丰轮廓仪Z1轴检测器集成了防碰撞安全装置，当主机和工作或夹碰撞时，检测器将自动停止。 | |||||
| ·三丰轮廓仪提供易于操作的遥控箱，用户可以通过这两个操作杆选择合适的轴进行移动。在按键上标有易于理解的图形显示轴 | |||||
| 的选择状态。 | |||||
| ·三丰轮廓仪通过USB与数据处理/分析装置（选件）进行信息交换。 | |||||
| 三丰轮廓仪性能参数 | |||||
| 三丰轮廓仪型号 | 三丰轮廓仪CV-3000CNC | 三丰轮廓仪CV-3000CNC | 三丰轮廓仪CV-3000CNC | 三丰轮廓仪CV-3000CNC | |
| 货号（100V-120V) | 218-521-1 | 218-522-1 | 218-523-1 | 218-524-1 | |
| 货号（200V-240V) | 218-521-2 | 218-522-2 | 218-523-2 | 218-524-2 | |
| X1轴测量范围 | 200mm | 200mm | 200mm | 200mm | |
| Z2轴垂直行程 | 300mm | 300mm | 300mm | 300mm | |
| Y轴工作台装置 | ----- | ----- | 已安装 | 已安装 | |
| а轴装置 | ----- | 已安装 | ----- | 已安装 | |
| 花岗岩基座尺寸 | 750×600mm | 750×600mm | 750×600mm | 750×600mm | |
| 尺寸（主机、W×D×H） | 800×620×1000mm | 800×620×1000mm | 800×620×1000mm | 800×620×1000mm | |
| 重量（主机） | 240kg | 240kg | 240kg | 240kg | |
| 三丰轮廓仪 | |||||
| 三丰轮廓仪型号 | 三丰轮廓仪CV-3000CNC | 三丰轮廓仪CV-3000CNC | 三丰轮廓仪CV-3000CNC | 三丰轮廓仪CV-3000CNC | |
| 货号（100V-120V) | 218-541-1 | 218-542-1 | 218-543-1 | 218-544-1 | |
| 货号（200V-240V) | 218-541-2 | 218-542-2 | 218-543-2 | 218-544-2 | |
| X1轴测量范围 | 200mm | 200mm | 200mm | 200mm | |
| Z2轴垂直行程 | 500mm | 500mm | 500mm | 500mm | |
| Y轴工作台装置 | ----- | ----- | 已安装 | 已安装 | |
| а轴装置 | ----- | 已安装 | ----- | 已安装 | |
| 花岗岩基座尺寸 | 750×600mm | 750×600mm | 750×600mm | 750×600mm | |
| 尺寸（主机、W×D×H） | 800×620×1200mm | 800×620×1200mm | 800×620×1200mm | 800×620×1200mm | |
| 重量（主机） | 250kg | 250kg | 250kg | 250kg | |
| 三丰轮廓仪型号 | 三丰轮廓仪CV-4000CNC | 三丰轮廓仪CV-4000CNC | 三丰轮廓仪CV-4000CNC | C三丰轮廓仪V-4000CNC | |
| 货号（100V-120V) | 218-561-1 | 218-562-1 | 218-563-1 | 218-564-1 | |
| 货号（200V-240V) | 218-561-2 | 218-562-2 | 218-563-2 | 218-564-2 | |
| X1轴测量范围 | 200mm | 200mm | 200mm | 200mm | |
| Z2轴垂直行程 | 300mm | 300mm | 300mm | 300mm | |
| Y轴工作台装置 | ----- | ----- | 已安装 | 已安装 | |
| а轴装置 | ----- | 已安装 | ----- | 已安装 | |
| 花岗岩基座尺寸 | 750×600mm | 750×600mm | 750×600mm | 750×600mm | |
| 尺寸（主机、W×D×H） | 800×620×1000mm | 800×620×1000mm | 800×620×1000mm | 800×620×1000mm | |
| 重量（主机） | 240kg | 240kg | 240kg | 240kg | |
| 三丰轮廓仪型号 | 三丰轮廓仪CV-4000CNC | 三丰轮廓仪CV-4000CNC | 三丰轮廓仪CV-4000CNC | 三丰轮廓仪CV-4000CNC | |
| 货号（100V-120V) | 218-581-1 | 218-582-1 | 218-583-1 | 218-584-1 | |
| 货号（200V-240V) | 218-581-2 | 218-582-2 | 218-583-2 | 218-584-2 | |
| X1轴测量范围 | 200mm | 200mm | 200mm | 200mm | |
| Z2轴垂直行程 | 500mm | 500mm | 500mm | 500mm | |
| Y轴工作台装置 | ----- | ----- | 已安装 | 已安装 | |
| а轴装置 | ----- | 已安装 | ----- | 已安装 | |
| 花岗岩基座尺寸 | 750×600mm | 750×600mm | 750×600mm | 750×600mm | |
| 尺寸（主机、W×D×H） | 800×620×1200mm | 800×620×1200mm | 800×620×1200mm | 800×620×1200mm | |
| 重量（主机） | 250kg | 250kg | 250kg | 250kg | |
| 三丰轮廓仪技术参数 | |||||
| X轴 | |||||
| 测量范围：100mm 或 200mm | 200mm | ||||
| 分辨率： | 0.05µm | ||||
| 测量方法： | 反射型光栅尺 | ||||
| 驱动速度： | 最大200mm/s（CNC） ， 0-50mm/s（操纵杆） | ||||
| 测量速度： | 0.02-2mm/s | ||||
| 测量方向： | 向前/向后 | ||||
| 直线度： | 2µm/200mm (*当X轴在水平方向上） | ||||
| 指示精度： | ±（1+4L/200） | ||||
| （20°C时） | *L为驱动长度（mm) | ||||
| а轴 | |||||
| 倾斜角度： | 负45°至正10° | ||||
| 分辨率： | 0.05µm | ||||
| 旋转速度： | 1rpm | ||||
| Z2轴（立柱） | |||||
| 垂直行程： | 300mm 或 500mm | ||||
| 分辨率： | 0.05µm | ||||
| 测量方法： | 反射型光栅尺 | ||||
| 驱动速度： | 最大200mm/s（CNC） ， 0-50mm/s（操纵杆） | ||||
| Z1轴（检测器） | |||||
| 测量范围： | ±25mm | ||||
| 分辨率： | 0.2µm（CV-3000CNC） | ||||
| 0.05µm（CV-4000CNC） | |||||
| 测量方法： | 光栅尺（CV-3000CNC） | ||||
| Laser hologage(CV-4000CNC） | |||||
| 指示精度： | ±（2+|4H|/100）µm（CV-3000CNC） | ||||
| （20°C时） | ±（0.8+|0.5H/25|）µm（CV-4000CNC） | ||||
| *H为水平位置上的测量高度（mm) | |||||
| 探针上/下运作：弧形运动 | |||||
| 探针方向： | 向上/向下 | ||||
| 测力: | 30mN | ||||
| 跟踪角度： | 向上：70°、向下：70°（根据表面粗糙度，使用标准单切面探针） | ||||
| 探针针尖： | 半径：25µm、硬质合金针尖 | ||||
| 基座尺寸： | （W×H）750×600mm | ||||
| 基座材料： | 花岗岩 | ||||
| 重量： | 240kg,250kg(高立柱类型) | ||||
| 电源： | 100-240VAC±10%，50/60HZ | ||||
| 通耗： | 400W（仅限主机） | ||||
